无人机图传实时传输创新方案
产品说明：

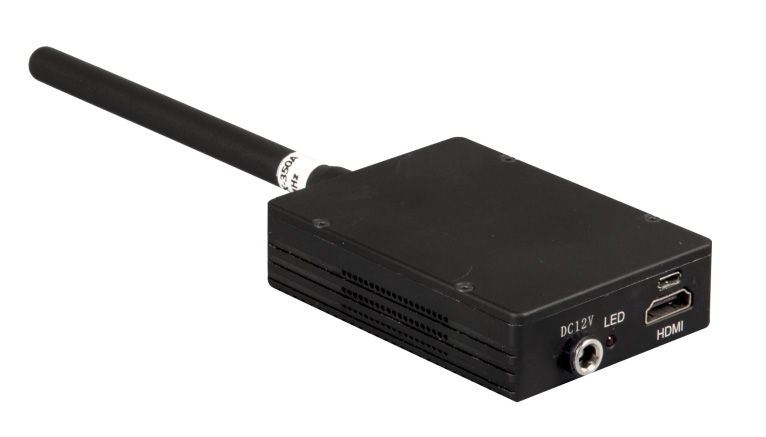

TQ-C3301H-1W 无人机高清发射机是我公司自主研发的高清COFDM移动视频发射机，该设备使用正交频分复用技术，利用相对较窄的空中带宽也传输高清视频图像，数据传输带宽最高可达8M。该设备一般工作在300-800MHz的频段上，由于工作频率较低，所以具备较强的绕射性，可以在相对复杂的环境中进行稳定的数据传输，同时还可以在高速运动过程中进行稳定的数据传输。非常适合在复杂的环境中进行视频传输，尤其适合无人机的高清图像传输。
产品特点：
l 重量轻、功耗低
l 提供HDMI接口图像质量达1080P高清晰图像，图像质量高，图像清晰稳定、无拖尾现象
l 绕射能力强，传输距离远，支持非视距传输
l 采用H.264压缩编码方式及COFDM数字调制方式
l 功率稳定、动态功率可调

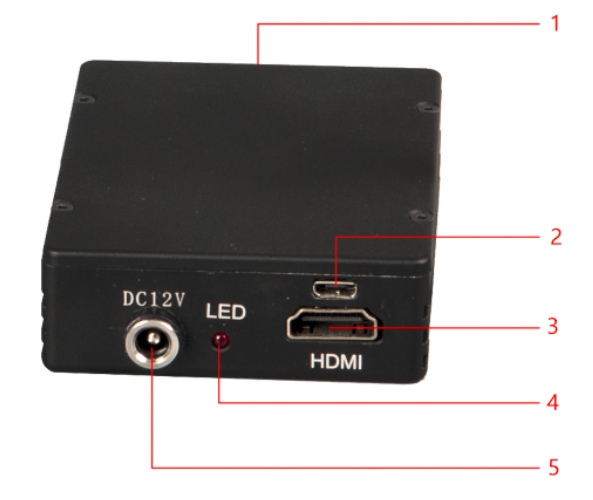

接口说明：
① 、天线接口，接口类型为SMA，连接发射机专用天线
② 、RS232接口，可使用数据线连接调频器，更改设备内部参数
③ 、HDMI高清视频接口
④ 、LED灯，设备工作指示
⑤ 、电源接口，DV12V电源接入

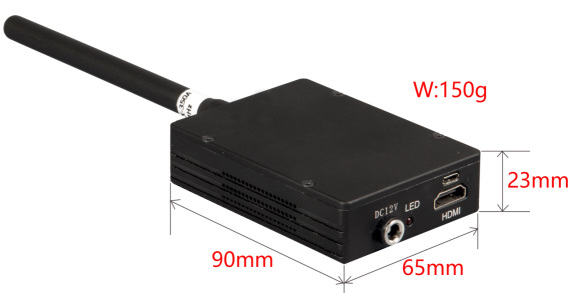

外观参数：
详细参数：
项目 | 描述 |
调制方式 | QPSK（4QAM）、16QAM、64QAM |
工作频段 | 出厂标准频率300-900MHz；用户现场调频调整，步进为0.5M |
发射功率 | 30dBm |
射频带宽 | 1.25/2.5/6/7/8MHz 可调 |
前向纠错 | 1/2、2/3、3/4、7/8 |
保护间隔 | 1/4、1/8、1/16、1/32 |
视频输入 | HDMI（支持1080P、1080i、720P、720i） |
视频压缩 | H.264 |
射频接口 | SMA型母头 |
参数控制方式 | 通过串口调节参数 |
加密方式 | 128位AES（支持自定义密钥） |
工作电压 | DC12V |
工作电流 | 1.55A |
工作环境 | -10~70℃ |
外形尺寸 | 90*65*23(mm) |
重量 | 150g |

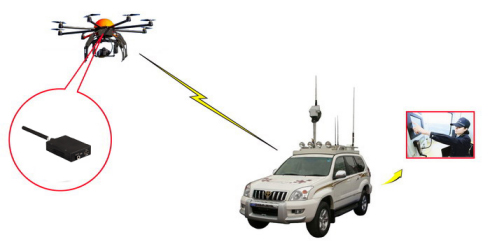

应用图例：
可搭配的接收机参数介绍：

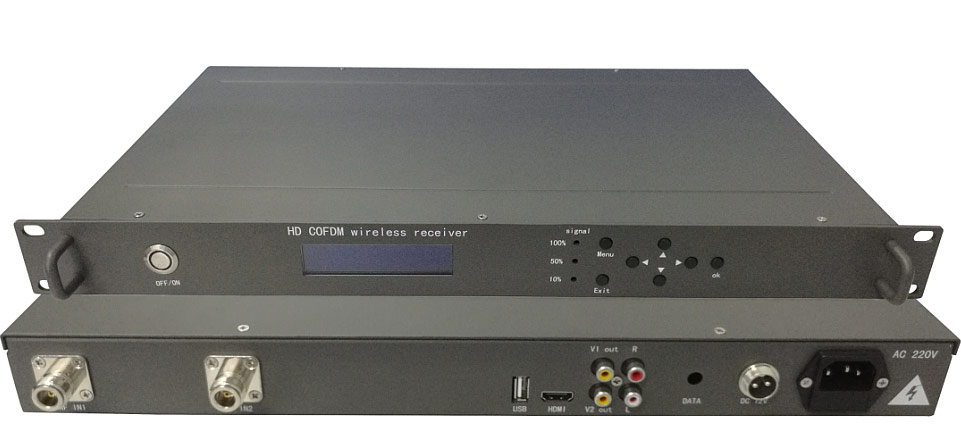

1、 机架式移动视频接收机
特点：
• 1U机架式设计
• 简洁高效的使用控制界面
• 在高速移动或非视距条件下接收无线信号，实现远程视频传输与监控
• 无线信道加密采用AES128位
接收机参数：
机架式2M高清接收机参数 | |
接收频率范围 | 170-860MHz VHF&UHF |
频率带宽 | 2/4/8MHz， 可选 |
RF输入电平 | -94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时） |
RF输入阻抗 | 50欧姆 |
射频输入接头 | N头 |
解调方式 | COFDM |
星座方式 | QPSK、16QAM、64QAM（可选） |
向前纠错 | 1/2,2/3,3/4,5/6,7/8（可选） |
载波数量 | 2k， |
保护间隔 | 1/32,1/16,1/8,1/4（可选） |
视频解码 | MPEG-2MP@ML |
屏幕高宽比 | 4:3 16:9 |
输出接口 | HDMI.BNC标清 |
视频图像 | 1920*1080P@8MHz 720*576@8MHz |
音频输出模式 | 立体声非平衡300/ 200mv |
音频输出 | 2Audio输出+2Video输出 |
工作电压 | AC220V/DC12V ＜2A |
工作温度 | -20℃～+50℃ |
外观尺寸 | 480*260*45（1U）机箱 |
设备重量 | 2.5kg |
