第一章：项目概述

       概述:

       安全防范技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。实践证明，利用这一技术构成的安全防范系统（简称安防系统），能为建设环境提供一个安全、便利、舒适的受保护空间。监控系统是安防系统中不可缺少的一个重要组成部分，它不仅可以对监控现场进行不间断实时监视，还可通过各种存储媒体将监视内容清晰地记录下来以备随时查证。

        随着国民经济的迅速发展，现代农业得到了长足的进步，温室工程已成为高效农业的一个重要组成部分。计算机自动控制的智能温室自问世以来，已成为现代农业发展的重要手段和措施。它的功能在于以先进的技术和现代化设施，人为控制作物生长的环境条件，使作物生长不受自然气候的影响，做到常年工厂化，进行高效率，高产值和高效益的生产。

        近年来，农业温室大棚种植为提高人们的生活水平带来极大的便利，得到了迅速的推广和应用。种植环境中的温度、湿度、光照度、CO2浓度等环境因子对作物的生产有很大的影响。实时的对农作物生长进行监控及管理，已经成为必不可少的一种手段。

        针对目前农业大棚发展的趋势，我公司提出了一种大棚远程监控系统的设计。根据大棚监控的特殊性，需要传输大棚现场视频及其它参数给管理者，并把管理者的命令下发到现场执行设备，同时又要使上级部门可随时通过互连网或者手机信息了解区域大棚的实时状况。基于802.11的无线传输技术，使农业大棚视频及现场环境远程监控系统成为可能。

        第二章：方案设计

        用户的现场为智能化农业生态建设大棚，其中共有大棚276个，每个大棚安装三个监控摄像机，其中一台球型摄像机，两台枪型摄像机，另外还有2个球型摄像机安装在园区的门口，由于园区内的特殊环境，要采用无线的方式传输到监控中心。园区内初步计划布置五个光纤接入点，生态大棚的摄像机通过无线的方式传输至五个光纤接入点。最后在监控中心汇总观看。

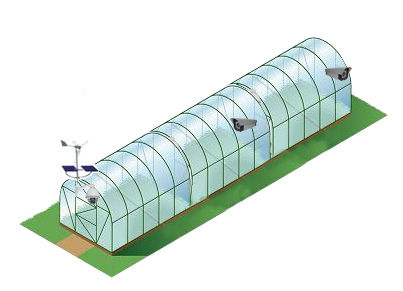

        园区的监控点位基本上安装在农业生态大棚内部和外部，由于大棚比较多，所以先采用分区汇总的方式进行。每个大棚如下图所示：

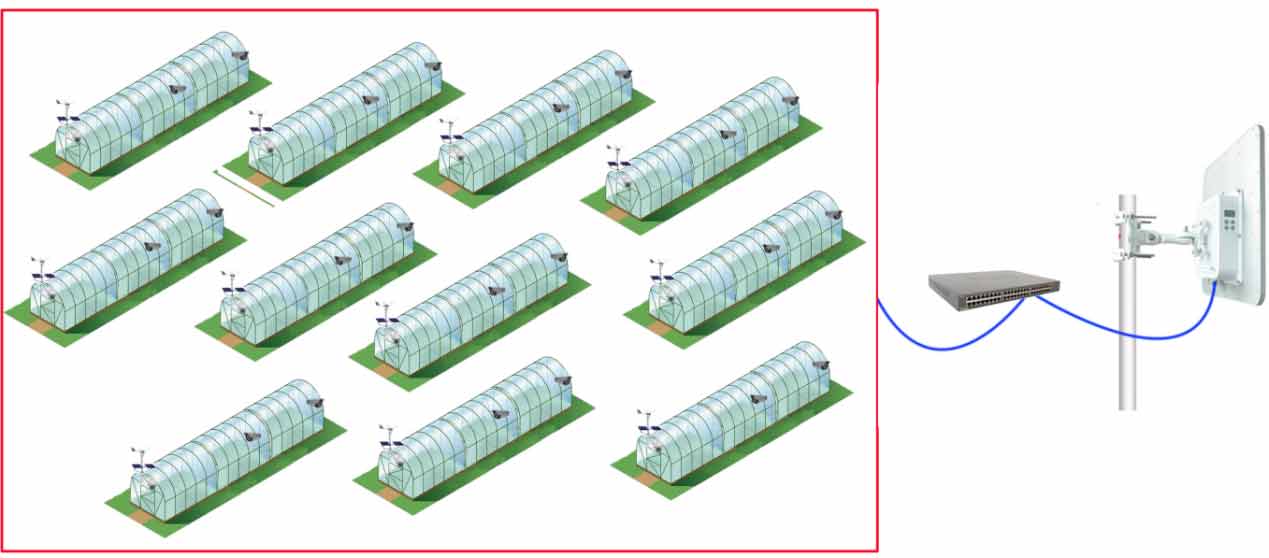

        首先，第一步要把前端的大棚用有线整合起来，大概10个大棚使用交换机进行汇总，然后使用我公司的SF-5823WJ产品做发射，使用无线的方式传输到光纤接入点。如下图所示：

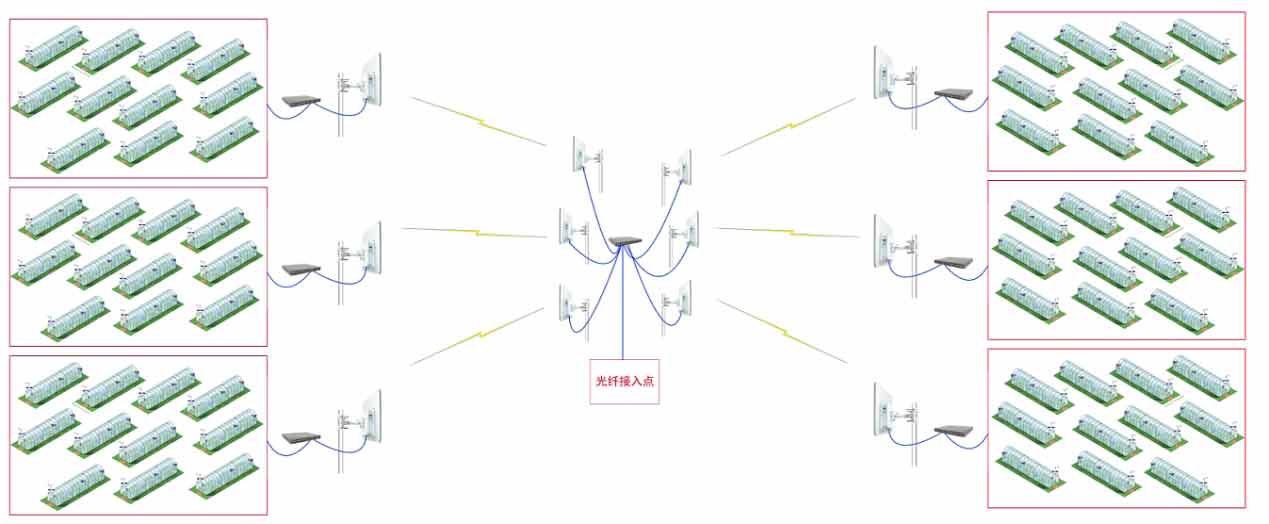

         每个光纤接入点可以汇总180个摄像头的监控图像，如下图所示：

        上图中所示即为一个光纤接入点的无线传输方案，在此方案中需要有两个光纤接入点使用上述汇总方案。

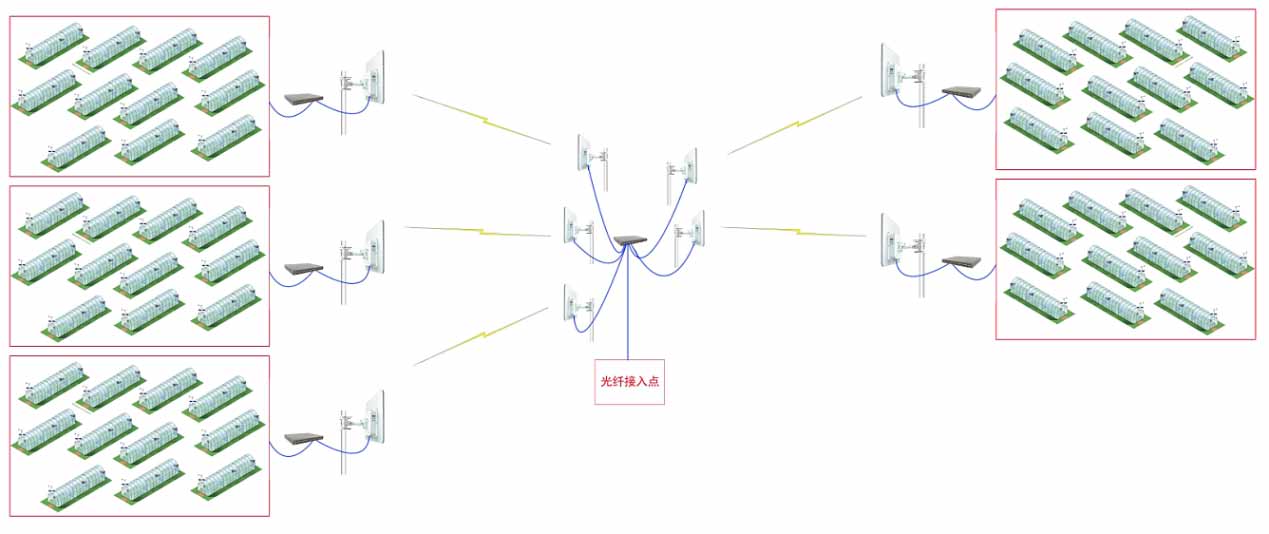

  每个光纤接入点汇总150个摄像头的监控图像，如下图所示:

        上图中汇总摄像头共有150个，使用数字无线传输设备发射到光纤接入点，按照以上的方式汇总需要两个光纤接入点。

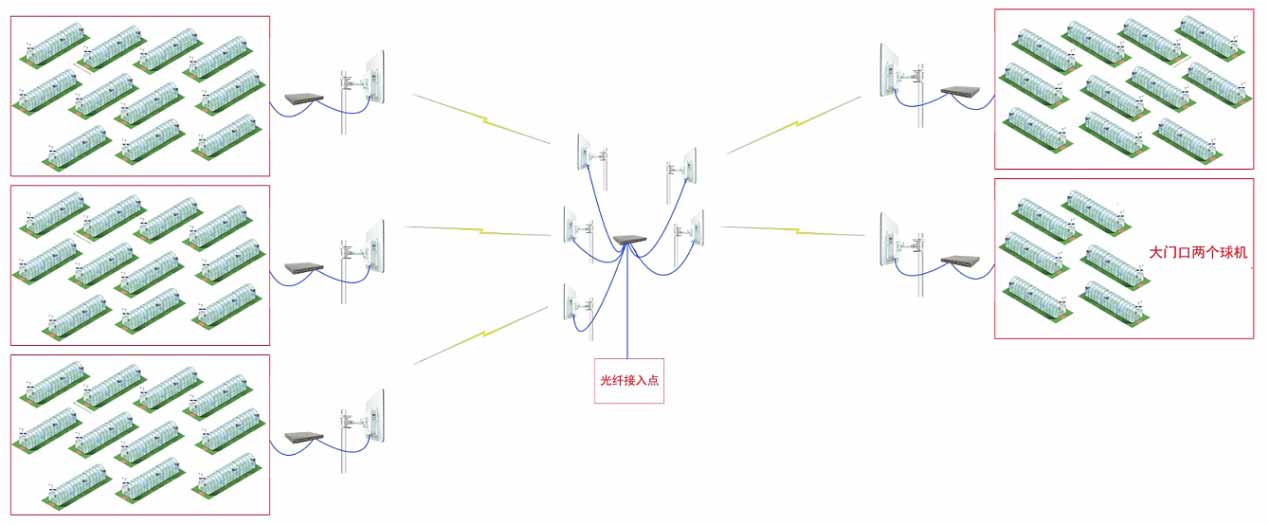

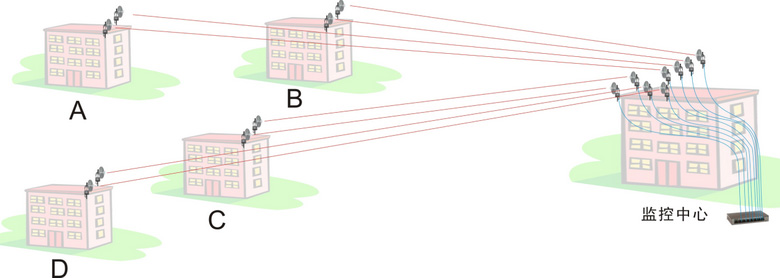

        按上述方案汇总以后，最后一个光纤接入点还需要汇总140个摄像头，如下图所示:

        第三章：产品使用

        在此方案中，由于监控图像比较多，所以推荐使用我公司的高带宽数字无线传输设备TQ-5823WJ这款产品，这款产品具有发射功率大，传输带宽高等特点。比较适合大型现场的使用。

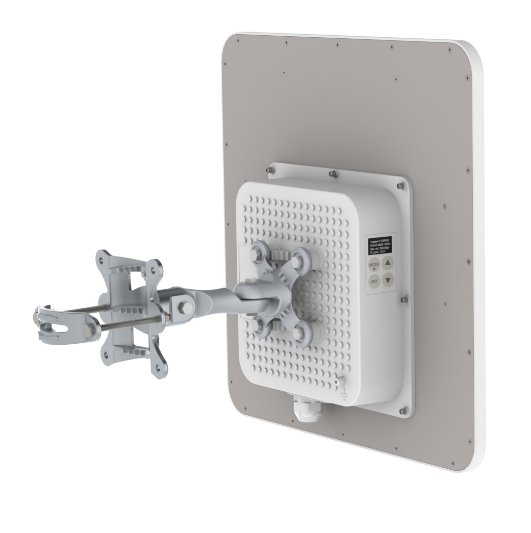

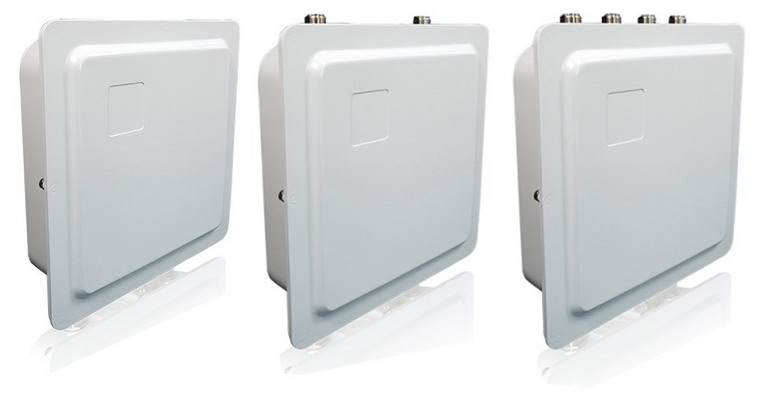

        产品外观：

        产品特点：

      • 5.1-5.9 GHz 工作频率 ( 5 GHz全频段

      • 灵活的信道带宽：20, 40 MHz

      • 实际吞吐量达 220 Mbps

      • 业界领先的 点对点通信私有专用协议，进一步提升点对点通信效能和抗干扰性能

       • 高发射功率（ 最高达 30 dBm ）和高接收灵敏度为远距离无线连接提供保障

       • 支持 DFS 3 和 ATPC

       • 高PPS处理能力：最高达60,000

       • 低延时：< 2 ms

        • 配备OLED液晶显示屏，使天线校准和吞吐量测试更加简单方便

        • 操作系统功能先进且易于使用

        • 专业的关节型安装挂架，同时满足抱杆和挂墙两种安装场景

        • 内置浪涌保护（ 符合 IEC 标准 ）

        • 三防达到 IP-67 标准

        • WNMS 网管软件支持
