概述

         公园成为城市中市民休闲、放松的好去处。目前而言，随着城市的智能化普及，能随时随地接入互联网，获取和分享乐趣成为市民的刚性需求，但是，在目前的手机套餐环境下，要做到这一点可不是轻而易举。

        在公园这种休闲、放松的场所提供能够让市民随心所欲的网络接入，对市民而言，就更加锦上添花了。

        公园等室外WIFI覆盖系统，比较室内覆盖，存在更多的不确定性，比如气候环境，比如使用者群体、设备，比如电磁环境、干扰等。由此可以看出，室外WIFI覆盖对设备的稳定性、抗干扰性、三防性能、兼容性等提出了更进一步的要求。

      用户需求分析

         某地公园，当地政府需要在公园内的休息区域部署免费的WIFI网络，对在休息区域内的人员提供良好的互联网接入环境，以便休息人员能够免费、快捷地接入互联网。

         由于是免费且开放的WIFI的覆盖，所以，必然会有心怀不轨的人接入从事异常行为，可能会导致网络的堵塞、断线、甚至制造陷阱进行钓鱼攻击，危害网域内部设备信息安全。

         所以，公园WIFI覆盖的重要任务就是在快速稳定的基础上，保证覆盖区域内使用者的信息安全。

      用户方案设计与思考

        针对公园的开放性环境，我司使用TQ-2450O为承载的AC-AP无线覆盖系统。该系统具备稳定、高效、安全、智能等特色，支持AP集群集中控制，能够高效实现信息流通跟风险控制。

        在进行无线方案设计时，遵循以下系统设计原则： 本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。并综合考虑施工、维护及操作因素，并将为今后的发展、增加级维护等因素留有扩充的余地。          本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。

      具体方案论述

         公园里面存在诺干个休息区域，出于公园游客人身安全考虑，WIFI信号只在休息区域做覆盖，道路观景区域暂未考虑。

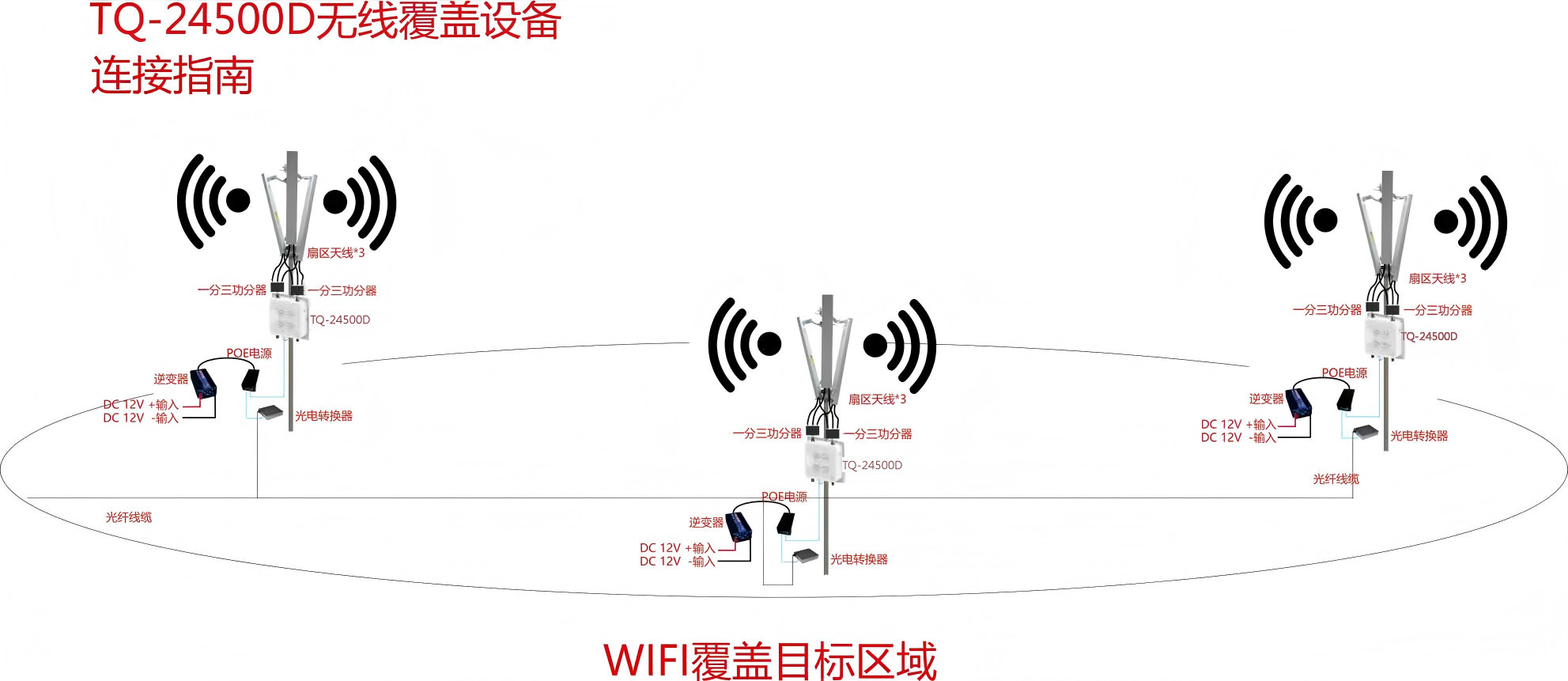

         由于公园建设初期的良好规划，可利用现有的光纤线缆作为主干信息传输，其覆盖区域拓扑示意图如下：

         AP覆盖设备TQ-2450OD之间使用光纤线缆连接。

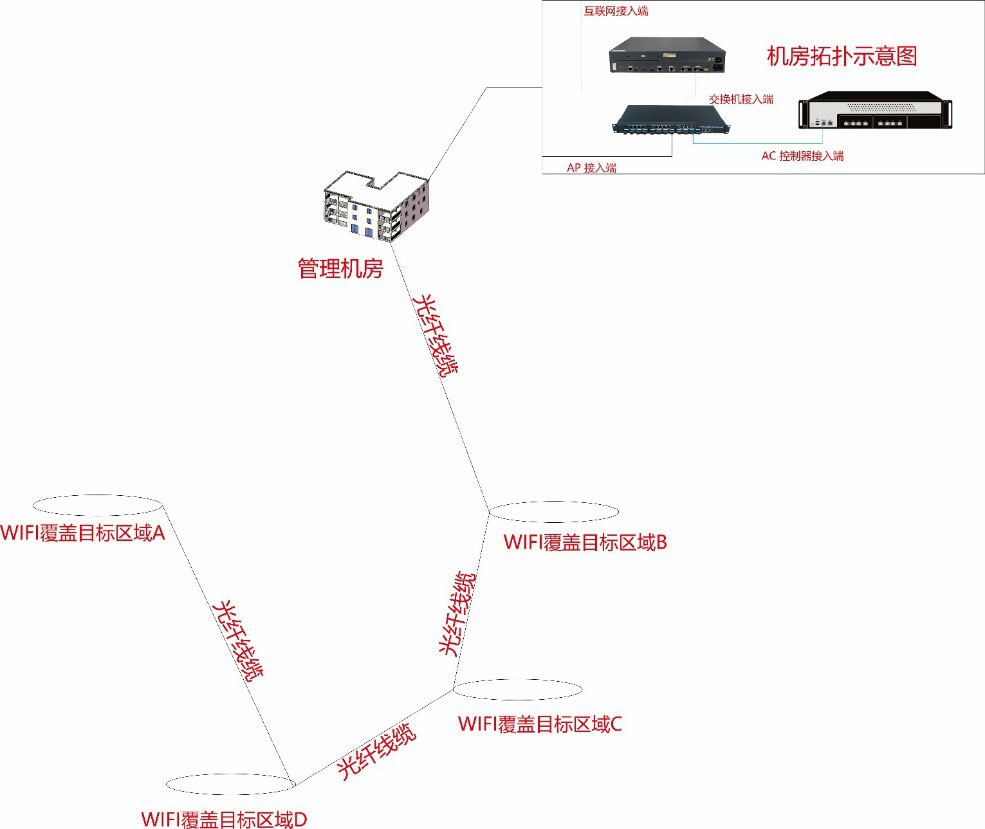

         公园AP布置以及数据管理机房拓扑图如下：

          使用TQ-2450OD来作为覆盖终端，是因为其具备外置天线接口，能灵活选择使用不同类型天线，方案中使用高增益的扇区天线覆盖情况非常优秀，接入传统的2.4G网络兼容性极佳、可选配802.11AC协议的5GHZ天线，单个AP具备128个用户接入的优秀高密度客户容量等优势

          该拓扑结构，使用AC控制器来实现集群控制、网域隔离等操作，避免大范围攻击等不可控情况的发生。

          该方案实施之后，赢得了公园游客的一致好评，该方案圆满完成。

          产品参数介绍

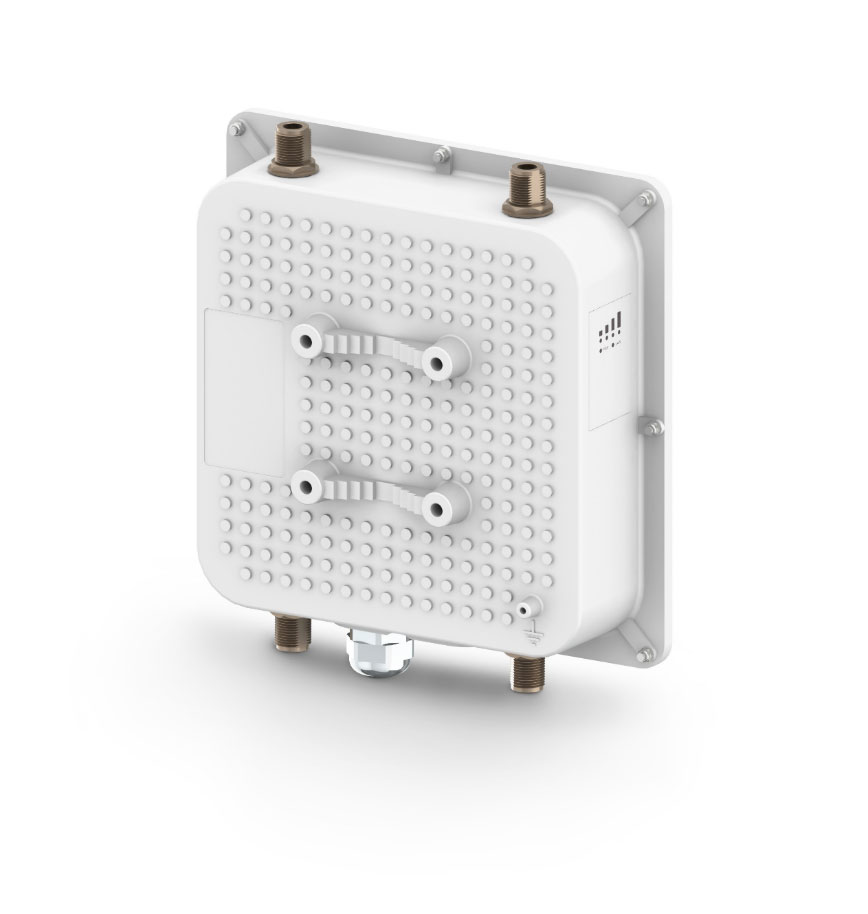

          TQ-2450OD：

        TQ-2450OD是基于802.11ac技术，内置2.4 和 5 GHz (2x2) MiMo双模块设计，输出功率增大至 29 dBm。设备配置千兆网口支持 802.3af/at标准供电协议，可通过PoE 交换机进行供电。 N-型外置天线接口，灵活适合任何场景需求。IP-67超高防护等级，内置浪涌设计，配置专业安装支架，让设备在极端恶劣的户外环境都能稳定长时间工作。广泛应用于宾馆、酒店、工厂、学校、车站等场所。

         TQ-2450OD的操作系统是一个多功能、易用性强的操作系统，保证了全系列的硬件设备在网络部署时都能轻松的完成配置。

         主要特色：

         基于HTML 5 屏幕自适应界面

         256同时在线用户

         16 个虚拟网络 (SSID+VLAN)

         支持IPv6

         兼容 WNMS管理系统

         具体参数表

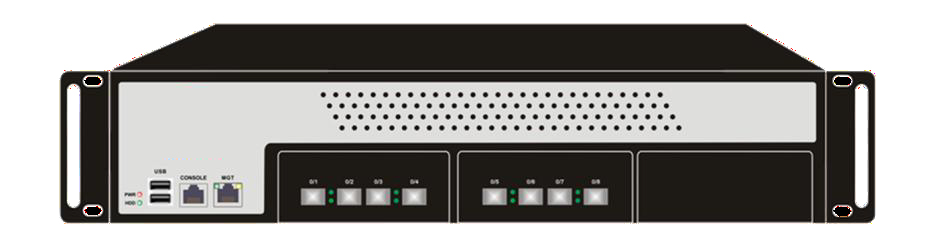

          AC控制器：

           产品说明

           WAC综合型云控制服务平台产品系列,具有集中管理、高可靠的安全防火墙 / VPN功能、完善的无线射频优化管理、灵活的权限准入控制NAC、内置PORTAL内容服务、跨越互联网组网、快速漫游、强大的有线、无线统一管理等丰富功能。

           主要特色

           云接入，易于部署

           WAC无线解决方案跨越了局域网、广域网和互联网（NAT），利用这一方案构建统一管理的Wi-Fi网络的唯一条件是AP和WAC之间IP路由可达，这一方案不再依赖于特定网络接入媒介，可以在DSL、WiMAX、3G、4G、FTTH、Ethernet、CMTS、cable、小区宽带等任何网路媒介上建网；这一方案的AP都是即插即用，在WAC统一管理下自组网。用户管理也跨越了局域网、广域网和互联网，在WAC控制下，企业和运营商的用户管理可以摆脱设备及地域的限制。

           可动态组建VPN私有云网络

           随着IPHONE、IPAD的流行，以及智能移劢终端的普及，在与题研讨、企业的私有会议等都需要临时的与有Wi-Fi服务；云服务管理模式使企业可以全方位满足公共活劢中的各种Wi-Fi与网需求。

           结合WAC的云管理平台，员工出差、参展随身携带AP，便可以将企业VPN网络随之延伸。支持IPv6

           获取审计内容

           WAC可以提供防火墙策略，捕抓接入的集中转发用户访问网站的URL信息。

           安全防火墙/NAT

           WAC拥有防火墙和NAT功能，能为内部提供安全可靠的网络环境。

           获取审计内容

           WAC可以提供防火墙策略，捕抓接入的集中转发用户访问网站的URL信息。

           网络虚拟化技术

           模式一： 胖AP+瘦AP模式；AP可同时工作在胖+瘦模式下；

           模式二：多瘦AP模式；AP的每一个SSID是一个，独立配置，独立管理的无线VPN网络；

           模式三：虚拟AC；结合上述功能，虚拟AC结合虚拟AP功能，可轻松实现网络租赁业务。

           基于AP物理位置的内容推送服务

           AP具有位置定位的功能，当AP注册到云控制平台（WAC）以后，WAC上拥有AP的物理位置信息，总部的WAC可以结合内容服务器迚行基于AP位置的Portal内容推送，不同位置的AP可分发不同的SSID，可指定不同的内容信息推送策略，提供差异化服务。

           内置自定义PORTAL

           WAC上拥有内置PORTAL自定义模块，能为用户推送定制化的PORTAL内容服务；

           AP即插即用

           AP无需接入网络后，只要和WAC平台IP路由可达，就可以自劢注册并接收WAC平台所制定的无线规则，无需人工配置，不需要与业技术人员维护。

           基于用户角色的权限管理

           基于用户的接入控制是WAC系列产品的一大特色，可定义角色的准入/准出权限（包括时间、地点、角色、QOS权限），能为用户定义一个或多个角色，每个角色可拥有不同的准入权限，控制用户上下行带宽，为用户提供差异化管理服务。

           角色：能为本地认证用户定义角色，和接入策略、访问策略一起绑定；用户可以定义绑定MAC、IP、ESSID、VSLAN和角色；

           接入：接入策略能定义接入策略的具体位置和时间信息，和角色、访问策略一起绑定；位置能定义具体AP位置和VSLAN；时间能定义到秒；

           权限：权限策略能定义访问策略，控制用户上网行为，和角色、访问策略一起绑定；访问策略和访问规则能自定义协议、端口等，控制上网行为。

           灵活的数据转发方式

           用户流量可基于策略，决定是由AP本地转发，还是汇聚至WAC集中转发；

           可实现AP一个SSID数据流量本地转发、一个或多个SSID数据流量通过WAC集中转发；
